SOLUTIONS SOUTERRAINES

• Telecoms

• Industries

• Oil & Gas

• Power Grids

Le système OKT a été conçu pour effectuer l’obturation étanche entre un conduit d’une canalisation souterraine et le/les câbles, logés en son intérieur, pour éviter les fuites à travers le conduit jusqu’aux bornes ou chambre de registre, ainsi que l’entrée de boue ou poussières à l’intérieur du conduit

Il est également prescrit son utilisation pour obturer l’entrée des canalisations dans les bâtiments, piédestaux, armoires extérieures, centrales transformateurs, etc., pour éviter l’accumulation d’humidité, de gaz, d’eau, etc., préjudiciables pour les équipements et potentiellement dangereux.

CARACTÉRISTIQUES

Le système OKT est actionné par pression manuelle, en comparaison d’autres systèmes d’obturation similaires, qui utilisent des poches qui se gonflent à l’aide de pistolets qui injectent de l’air ou des gaz comprimés, proportionnés par un compresseur ou une bouteille.

Le système OKT se caractérise par les avantages suivants:

• Plus grande fiabilité, puisque l’on évite l’erreur de gonflage insuffisant de la poche

• Aucun accessoire nécessaire pour le gonflage.

• Aucune maintenance n’est requise (calibration périodique de la valve réductrice de pression).

• Rapide, flexible et facile à installer économisant ainsi le temps d’installation.

• N’affecte pas les propriétés du conduit

• Peut être installé et obturer le conduit avec de l’eau dans le circuit.

• Démontage facile.

• S’adapte à différents diamètres de câbles, dans un rang d’application.

• Sans risque de toxicité pour le personnel manipulateur.

Produits breveté

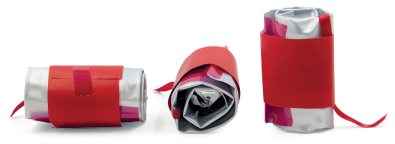

OKT: OBTURATEUR AUTOGONFLABLE

Pour conduits occupés

Le FISS (FIrestop Sealing System)

Le FISS regroupe les caractéristiques connues de notre obturateur OKT, quant à l’obturation elle se dote d’une excellente résistance au feu évitant ainsi, par un système innovant, la propagation du feu.

RÉSISTANCE AU FEU: Ta> 1000 oC. EI 120, selon UNE EN 1366-1

Le OKE ( OK-Energy)

L’ OKE est spécialement fabriqué pour le secteur de l’énergie.

RÉSISTANCE CÂBLES ÉNERGIE: Température maximum supérieure à 90°C

TA 110

Cet élément assure l’ancrage et l’étanchéité de l’ensemble formé par le conduit et les sous-conduits logés en son intérieur, évitant l’entrée entre les sous-conduits et le propre conduit de liquides, substances chimiques, poussières, rongeurs, etc.

Inoxydable et résistant aux conditions extérieures existantes en surface ou souterraines.

Disponible pour conduits de diamètre 110, 100 et 90 avec sous-conduits de 40 et 32mm, avec cavités pour 2, 3 et 4 sous-conduits.

CARACTÉRISTIQUES

• Installation rapide et facile permettant l’économie du temps d’installation mais aussi de désinstallation.

• PPlusieurs modèles permettant de s’adapter au diamètre du conduit de 110, 100 et 90, avec sous-conduits de 40 et 32mm avec 2, 3 et 4 sous-conduits.

• Réutilisable, une fois désinstallé on peut le réutiliser autant de fois que l’on aura besoin.

• Vie utile d’au moins 20 ans.

• Le T.A. de KONEKT garantit une installation fiable et sûre pour de longues années Inoxydable.

• Il est l’unique bouchon d’ancrage obturateur homologué et utilisé par TELEFONICA ESPAÑA pour ses installations.

  Produits brevetés

TA: BOUCHON D'ANCRAGE ET D'OBTURATION

Pour conduits occupés

TA 63

RÉUTILISABLE SANS DÉMONTAGE DES CÂBLES

Ce produit a la particularité d’être réutilisable sans démontage des câbles déjà installé. Il est possible d’adapter cette solution aux différentes configurations techniques de nos clients.

Pour câble F.O. diamètre de 5 à 7 mm.

TA MULTICABLE Ø 63

POUR RACCORDEMENTS EN CANALISATIONS LATÉRALES

Cet élément assure l'ancrage et l'étanchéité de l'ensemble formé par le conduit et les câbles logés à l'intérieur, empêchant ainsi la pénétration, dans tous ces éléments, de liquides, de substances chimiques, de saletés, de gaz, de rongeurs et de tout autre élément susceptible de gêner, voire d'empêcher leur utilisation.

Sa principale nouveauté réside dans le fait qu'il permet l'installation dans des conduits avec des raccordements en service et qu'il s'adapte à une multitude de conduits et de câbles.

CARACTÉRISTIQUES

• Conduits ø63 avec des épaisseurs comprises entre 1 et 4 mm

• Plage maximale de combinaison de câbles: 1-30 mm.

• Périmètre maximal d'hébergement des câbles: 30 mm.

• TEST RÉSITANCE VIELLISSEMENT: 168 h a 70 ºC

• TEST MÉCANIQUES: 20 N dans chaque raccordement pendant 5 h.

• TEST ÉTANCHÉITÉ: Immersion dans l'eau pendant 48 heures avec une pression de 20 Kpa dans le conduit après chaque essai.

TO

Utilisé pour obturer et sceller des conduits souterrains temporairement vides, c’est-à-dire sans câbles, et assurer que dans le futur ces conduits soient en parfaites conditions pour réaliser des installations de sous-ensembles ou câble-s, puisqu’avec l’utilisation du bouchon obturateur de Konekt, on a évité l’entrée dans le conduit ou sous-ensemble de liquides en général, substances chimiques, poussière, gaz, rongeurs, et tout autre élément qui pourrait rendre difficile ou même empêcher l’utilisation du conduit.

Disponible pour plusieurs diamètres de conduits allant de 20mm jusqu’à 110mm supportant au minimum une pression interne dans tous les cas de 50kPa.

CARACTERISTIQUES

• Installation rapide et facile, permettant l’économie du temps d’installation mais aussi de désinstallation.

• Différents modèles permettant de s’adapter aux diamètres des conduits allant de 35mm jusqu’à 110mm

• Réutilisable, une fois désinstallé on peut le réutiliser autant de fois que l’on aura besoin.

• Vie utile d’au moins 20 ans.

• Le T.O. de Konekt garantit une installation fiable et sûre pour de longues années

• Il est l’unique bouchon obturateur de conduits vides homologué et utilisé par TELEFONICA ESPAÑA pour ses installations.

• Démontage facile.

• S’adapte à différents diamètres de câbles, dans un rang d’application.

TO: BOUCHON OBTURATEUR

Pour conduits vides
