El sistema OKT está diseñado para efectuar la obturación estanca entre un conducto de una canalización subterránea y el/los cable/s, alojados en su interior, para evitar las fugas de fluidos a través del conducto hacia las arquetas o cámaras de registro, así como la entrada de barro o suciedades hacia el interior del conducto.

También está prescrito su empleo para obturar la entrada de las canalizaciones en edificios, pedestales, armarios de exterior, centrales transformadores, etc., para evitar la acumulación de humedades, gases, aguas, etc., perjudiciales para los equipos y potencialmente peligrosos.

CARACTERÍSTICAS

El sistema OKT es accionado por presión manual, frente a otros sistemas de obturación similares, basados en bolsas que se inflan con pistolas que inyectan aire u otro gas comprimido, proporcionado por un compresor o botella.

El sistema OKT se caracteriza por las siguientes ventajas:

• Mayor fiabilidad, puesto que se evita el error por inflado insuficiente de la bolsa.

• No precisa ningún accesorio para ser inflado.

• No requiere mantenimiento (calibración periódica de manoreductor).

• Rápido, flexible y fácil de instalar con lo que se ahorra tiempo de instalación.

• No le afecta la ovulación del conducto.

• Se puede instalar y obturar con agua manante del conducto.

• Desmontaje fácil.

• Se adapta a diferentes diámetros de cable, dentro de un rango de aplicación.

• Sin riesgos de toxicidad para el personal.

Producto patentado

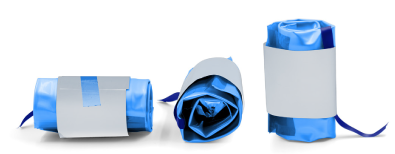

OKT: OBTURADOR AUTOINFLABLE

Para conductos ocupados

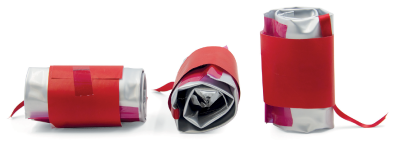

El FISS (FIrestop Sealing System)

A las conocidas características del OKT, en cuanto a obturación, el

FISS (FIrestop Sealing System), añade una excelente resistencia al

fuego gracias a un sistema innovador colocado en su interior.

RESISTENCIA AL FUEGO : Ta> 1000 oC. EI 120, según UNE EN 1366-1

El OKE (OK-Energy)

El OKE está fabricado especialmente para el sector energético.

RESISTENCIA DE LOS CABLES DE ENERGÍA: Temperatura máxima superior a 90 °C

TA 110

Este elemento, asegura el anclaje y estanqueidad del conjunto formado por el conducto y los subconductos alojados en su interior, evitando la entrada tanto entre los subconducto como en el conducto de líquidos, sustancias químicas, suciedad, roedores, etc. Inoxidable y resistente a condiciones existentes en el exterior tanto en superficie como subterráneo. Disponible para conductos de 110, 100 y 90, con subconductos de 40, 32 y 25mm, con 2, 3, 4 y 5 cavidades para subconductos.

CARACTERÍSTICAS

• Instalación rápida y sencilla, ahorrando tiempo de instalación así como desinstalación.

• Distintos modelos para adaptarse al diametro del conducto 110, 100 y 90 mm, y subconductos 32 y 40 mm, con 2, 3 o 4 subconductos.

• Reutilizable, una vez desinstalado puede instalarse de nuevo tantas veces como se necesite.

• Vida útil mínima 20 años.

• El T.A. de Konekt garantiza una instalación fiable y segura por muchos años.

• Inoxidable.

• Es el único tapón de anclaje homologado y utilizado por Telefónica de España.

TA: TAPÓN ANCLAJE Y OBTURACIÓN

Para conductos ocupados

TA 63

REACCESIBLE SIN NECESIDAD DE QUITAR LOS CABLES

Este producto tiene la particularidad de ser reaccesible sin tener que desinstalar los cables existentes en el registro. Es posible adaptar esta solución técnica a diferentes configuraciones de nuestros clientes.

Para cables de diámetro entre 5 y 7 mm.

TA MULTICABLE Ø 63

PARA ACOMETIDAS EN CANALIZACIONES LATERALES

Este elemento asegura el anclaje y estanqueidad del conjunto formado por el conducto y los cables alojados en su interior, evitando la entrada, en
todos ellos, de líquidos, sustancias químicas, suciedad, gases, roedores y cualquier otro elemento que pueda dificultar e incluso impedir su
uso.
Su principal novedad es que permite la instalación en conductos con acometidas en servicio y que se adapta a multitud de conductos y cables.

CARACTERÍSTICAS

• Conductos ø63 con espesores comprendidos entre 1 y 4 mm

• Rango máximo combinación de cables: 1-30 mm.

• Perímetro máximo alojamiento de cables: 30 mm.

• ENVEJECIMIENTO 168 h a 70 ºC

• MECÁNICAS 20 N en cada acometida durante 5 h.

• ESTANQUEIDAD Inmersión en agua durante 48 horas con una presión de 20 Kpa en el conducto, después de cada prueba

TO

Usado para obturar y sellar conductos subterráneos temporalmente vacios, es decir sin cable y asegurar que en el futuro dichos conductos van estar en perfectas condiciones para realizar instalaciones de subconjuntos o cables, puesto que con el uso del tapón obturador de Konekt, se ha evitado la entrada en el conducto o subconjuntos de líquidos en general, sustancias químicas, suciedad, gases, roedores, y cualquier otro elemento que pueda dificultar e incluso impedir el uso del conducto.

Disponible para distintos diámetros de conducto desde 20 mm hasta 110mm, soportando como mínimo una presión interna en todos los casos de 50 kPa.

CARACTERÍSTICAS

• Instalación rápida y sencilla, ahorrando tiempo de instalación así como desinstalación.

• Distintos modelos para adaptarse al diámetro del conducto desde 20mm hasta 110 mm.

• Reutilizable, una vez desinstalado puede instalarse de uevo tantas veces como se necesite.

• Vida útil mínima 20 años.

• El T.O. de Konekt garantiza una instalación fiable y segura por muchos años.

• Desmontaje fácil.

• Se adapta a diferentes diámetros de cable, dentro de un rango de aplicación.

• Sin riesgos de toxicidad para el personal.

TO: TAPÓN OBTURADOR

Para conductos vacíos
